变浮力式液位检测仪表


变浮力式液位检测仪表
当物体被液体浸没的体积不同时,所受的浮力也不同,因此,可以根据物体所受浮力的大小来测得物体被浸没的高位(液位),故称为变浮力式液位计。浮筒式液位计正是根据这一原理制成的液位计检测仪表,它主要由变送器和显示仪表两部分组成。液位计因不用轴、轴套、填料等进行密封,故他能测量较高压力的液体介质的液位,最高可达32MPa。检测元件浮筒的长度决定了仪表的量程,一般为300~2000mm。
浮筒式液位计由液位传感器和转换器构成。
液位传感器的检测元件,是一沉浸与液体之中的浮筒,一般使用不锈钢制成的空心长圆柱体,被垂直地悬挂在被测介质之中,测量过程中位移极小,不漂移在液体表面上,故也称为沉筒。浮筒在液体中的浮力是用扭力管的扭力来平衡的。
如图3-11所示,检测元件浮筒1垂直地悬挂在杠杆2的一端,杠杆2的另一端与扭力管3、芯轴4的一端垂直固接在一起。扭力管的另一端通过法兰固定在仪表外壳5上。芯轴4的另一端呈自由状态作为传感器的输出,它的输出信号时机械角位移θ。
浮筒式液位计原理
当液位为零时,即浮筒浸入液体中的深度为零,浮筒的全部重量W作用在杠杆上,此时扭力管上扭力矩最大,同时产生的扭角最大,一般为7°左右,即
作用在杠杆的力 F0=W
扭力矩 M0=F0l
扭角
式中
M0--作用在扭力管上的扭力矩;
d1、d2--分别为扭力管的内径和外径;
l--浮筒中心到扭力管中心的距离;
F0--杠杆左端受到的力;
k--扭力管的横向弹性系数;
L--扭力管的长度。
当液面上升,高于浮筒的下端,上升液位为H时,作用在杠杆上的力,变为浮筒的重量W与浮筒所受浮力之间的差值。随着液位的逐渐升高,扭力矩逐渐减小,扭力管输出的扭角也相应减小,当在最高液位时,扭角最小,一般为2°,即
作用在杠杆的力 F1=W-A(H-X)ρg
由于X是正比于H,所以其中X=kH,故上式可改写为
F1=W-AH(1-k)ρg

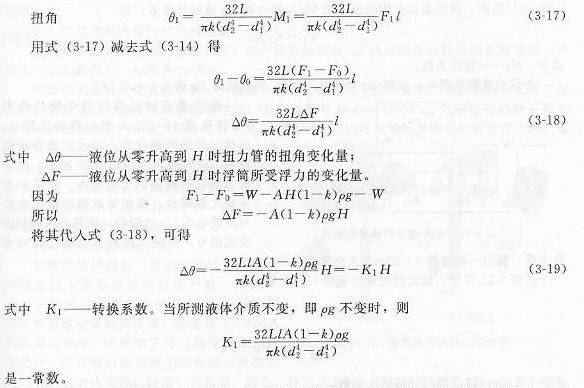

扭力矩:M1=F1l

由此可知,Δθ与液位H成比例关系,式中负号说明,液位变化越高,则扭角越小。
浮筒式液位计的转换器按其传输信号的不同,可分为两类:即气动式和电动式。
1.电动浮筒式液位计的转换器
图3-12b是霍尔变换装置的示意图。在扭力管的芯轴上固定一个推板3,当芯轴转角变化Δθ时,芯轴便带动推板3推动推杆4,并使支撑件5转动一个与液位计H相对应的角度,使霍尔片沿着固定弧线移动。由于芯轴在液位变化的全量程范围内输出的角位移量很小,因此可把霍尔片在磁场中的移动视为一直线位移Δx,即
Δx=k2Δθ
式中 K2--转换系数。
电动浮筒式液位计
由于霍尔片所处的磁场是一个磁感应强度B与位移x成比例的线性磁场,其原理如图3-12c所示,因此霍尔片的输出电势VH与其位移Δx成线性关系。即
VH=K3Δx
式中 K3--转换系数
在仪表量程范围内,位移Δx约为1.5mm,输出电势VH约为10mV DC.
毫伏-毫安转换器将霍尔输出电势VH转换成4~20mA的标准电流信号,以便于其他控制仪表、显示仪表等配套使用。其转换原理如图3-13所示,图中放大器包括调制、交流放大、整流和功率放大等部分。霍尔变送器的输出电势与反馈电压UB比较后,将其差值调制成交流信号,并经交流放大、整流和功率放大后,输出一标准的4~20mA直流电流信号。
毫伏-毫安转换器原理图
由图3-13可知,放大器的输出和输入的关系为:
I0(RH+R1)=K4(VH-UB)
I0=K4(VH-UB)/(RH+R1)
式中 K4--转换器的并环放大倍数。
其中的反馈电压
UB=I0R1(RW1+RW2)/(R2+RW1+RW2)=K5R0
式中 K5--反馈系数,(RW1+RW2)/(R2+RW1+RW2)=K5
电路图中的电位器RW1\RW2可用来修正介质的密度,改变仪表的量程和调节仪表的满度值。
2.气动浮筒式液位计的转换器
气动转换器与电动势的区别在于,扭力管芯轴转角Δθ的运动传给挡板以控制喷嘴,并输出气动标准信号,如图3-14所示。
气动浮筒式液位计
气动仪表是自动化仪表中的一个重要类型,特别适用于防爆要求严格的炼油化工等工业部门。能源是压力稳定干净的压缩空气,其传输信号为20~100kPa.气动仪表的核心部分为喷嘴挡板机构,气动放大器,杠杆机构。喷嘴挡板机构将检测环节输出的微位移δ转换成喷嘴背压PB变化,经气动放大器将较小的PB变化放大为20~100kPa的p0输出,同时,p0通过负反馈波纹管作用到杠杆机构上,与检测信号在杠杆上达到力矩平衡,使仪表的输出p0与输入的被测变量一一对应。
3.智能浮筒式液位计
智能浮筒式液位(界面)变送器是电动浮筒液位计变送器的更新换代产品,如图3-15,塔是可通信的,以处理器为基础的液位、界面或密度检测仪表。除提供4~20mA的电流信号外,还叠加了符合通信协议的数字信号。可以很方便地使用手操器,获得来自过程、仪表或传感的信息,可查询、组态、标定或测试。利用通信协议,来自现场的信息可下载到控制系统中,按单个回路的信息接受。
