电动控制装置的信号制与传输方式


电动控制装置的信号制与传输方式
为了满足生产要求而构成的各种控制系统,需要有统一的标准信号将各类现场仪表与控制室内的仪表装置连接起来,进行联络和信号传输,以方便有效地达到控制的目的。因为采取了统一的标准信号,从而扩大了仪表的应用范围,常规仪表与控制用计算机系统的连接也直接方便。
在成套仪表系列中,各个仪表的输入、输出之间采取何种统一的标准信号进行联络和传输的问题成为信号制。国际上自动化系统的统一标准信号为:气动控制装置采用0.14MPa的压缩空气为能源,信号范围为0.02~0.1MPa的标准信号;电动控制装置目前多采用24V直流供电,现场传输信号范围为4~20mA DC、控制室联络信号为1~5V DC的标准信号,信号电流与电源的转换电阻为250Ω。

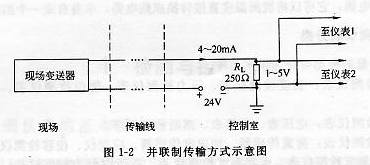

对于电信号而言,信号传输采用电流传送-电压接收的并联制方式。即进出控制室的传输型号为电流信号,该吸纳后通过电阻转换成相应的电压信号,并联地传输给控制室各仪表装置。并联制传输方式的示意图如图1-2所示。
并联制传输方式示意图
这种信号制和传输方式的优点如下:
① 信号的下限为4mA DC,且不与机械零点重合,很容易识别断电、断线等故障。
② 采用并联制传输方式,仪表可以有公共接地点,便于各种仪表装置的配套使用。
③ 仪表仪表负载较小,变送器功率级的供电电压可大大降低,解决了功率管的耐压问题,从而提高了仪表的可靠性。有因为最小电流为零,现场变送器可以实现两线制。
④ 采用24V直流电源,没有工频电源进入仪表,省掉了电源变压器,解决了仪表发热问题,为仪表的防爆提供了有利条件。
两线制是指现场变送器和控制室仪表装置连接联系仅用两根线。这两根线即是电源线又是信号线,这样不但节省了大量的电缆线,而且由于现场变送器不需要220V交流电源供电,有利于安全防爆。
