自动检测系统的构成

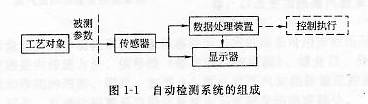

自动检测系统中主要的自动化装置为传感器、显示器及数据处理装置,如图1-1.
传感器是用来感受被测量并按照一定的规律转换成可用输出信号的器件或装置,它可以将被测参数转换成一定的便于传送的信号(如电信号或气压信号)。当传感器的输出信号为规定的标准信号时(如4~20mADC),通常称为变送器。由于传感器的基本功能就是“检测",所以也称为检测仪表。
显示器又称二次仪表,是自动检测系统显示或输出被测量数值的装置。它的显示方式可以指针式(模拟式)、数字式、图形显示多种。
数据处理装置用来对测量数据进行处理、运算、逻辑判断、线性变换、相关分析等。完成这些工作通常要采用计算机计算。数据处理的结果要送到显示器和控制执行机构中。
此外,自动检测系统还有一个连接输入‘输出各环节的通道,即传输通道。它是导线(电信号通道)、导管(气信号通道)以及信号所通过的空间。尽管比较简单,但在系统设计、安装时如不按照规范要求进行布置、匹配和选择,则易造成失真或引入干扰等。将影响整个自动控制系统的控制目标,进而影响生产过程。
